YZF系列振動電機
- 型號：YZF系列振動電機
- 電壓頻率：380伏50赫茲（可根據客戶要求特殊訂制）
- 絕緣等級：F級或H級
- 防護等級：IP55-IP66
- 工作方式：連續
- 環境溫度：不超過40℃
- 介紹：YZF系列振動電機的特點為功率大、負載能力強、提速快，是我司根據部分有特殊需求的礦山設備所專門 研發設計，該系列振動電機能適應復雜礦山行業的工況環境，在重型礦山設備上的應用效果較為理想。
- 電話：021-67871206 / 57242438
詳情介紹
YZF系列放礦機專用振動電機的特點為功率大、負載能力強、提速快，是我司根據部分有特殊需求的礦山設備所專門 研發設計，該系列振動電機能適應復雜礦山行業的工況環境，在重型礦山設備上的應用效果較為理想。
YZF series vibrator motors special for miners are characterized by high power, strong load capacity and fast speeding up. They are special designed according to the working requirements of mine industry. This series of vibrator motors can adapt to the working conditions of complex mining environment.

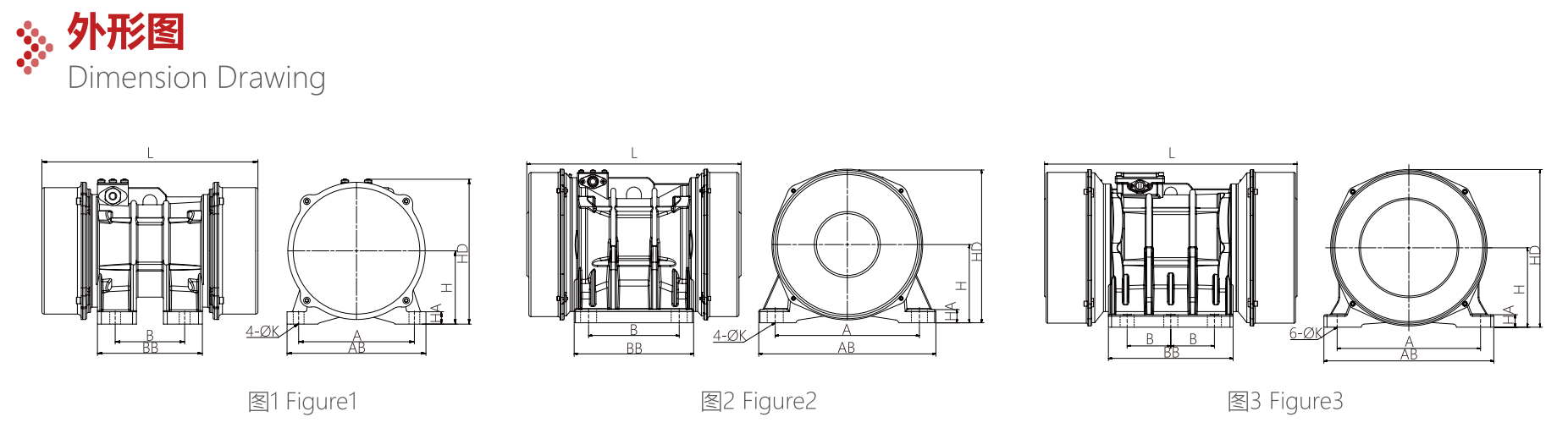

| YZF 系列振動電機 技術參數及尺寸 | |||||||||||||||
| Technical Parameters and Dimension of YZF Series Vibrator Motors | |||||||||||||||
| 三相四極（380V 50HZ 振動次數1430r/min) Three-phase and Four-pole 380V 50Hz Frequency 1430r/min | |||||||||||||||
| 型號 Model | 額定激振力 Rated Force （kN） | 額定功率 Rated Power （kW） | 額定電流 Rated Current （A） | 安裝尺寸 Mounting Dimension | 外形尺寸 Overall Dimension | 安裝螺栓尺寸 Mounting Bolt Dimension | 重量 Weight （kg） | 圖號 Drawings No. | |||||||
| A | B | H | AB | BB | HA | HD | L | K | |||||||
| YZF-8-4 | 8 | 0.55 | 1.76 | 220 | 140 | 130 | 265 | 190 | 22 | 255 | 365 | 22 | 4*M20 | 45 | 1 |
| YZF-10-4 | 10 | 0.75 | 2.17 | 220 | 140 | 130 | 265 | 190 | 22 | 255 | 365 | 22 | 4*M20 | 48 | 1 |
| YZF-15-4 | 15 | 1.10 | 3.20 | 260 | 150 | 152 | 320 | 206 | 23 | 290 | 400 | 26 | 4*M24 | 75 | 1 |
| YZF-20-4 | 20 | 1.50 | 3.85 | 260 | 150 | 152 | 320 | 206 | 23 | 290 | 430 | 26 | 4*M24 | 81 | 1 |
| YZF-30-4 | 30 | 2.20 | 5.57 | 310 | 170 | 160 | 380 | 240 | 30 | 315 | 460 | 33 | 4*M30 | 110 | 1 |
| YZF-40-4 | 40 | 2.50 | 6.00 | 310 | 170 | 170 | 380 | 240 | 30 | 335 | 510 | 33 | 4*M30 | 135 | 1 |
| YZF-50-4 | 50 | 3.00 | 7.20 | 350 | 220 | 200 | 430 | 290 | 33 | 395 | 530 | 39 | 4*M36 | 176 | 2 |
| YZF-60-4 | 60 | 4.50 | 10.15 | 350 | 220 | 200 | 428 | 288 | 35 | 390 | 590 | 39 | 4*M36 | 185 | 2 |
| YZF-75-4 | 75 | 5.50 | 12.40 | 380 | 250 | 205 | 455 | 330 | 35 | 420 | 610 | 39 | 4*M36 | 260 | 2 |
| 三相六極（380V 50HZ 振動次數970r/min) Three-phase and Six-pole 380V 50Hz Frequency 970r/min | |||||||||||||||
| 型號 Model | 額定激振力 Rated Force （kN） | 額定功率 Rated Power （kW） | 額定電流 Rated Current （A） | 安裝尺寸 Mounting Dimension | 外形尺寸 Overall Dimension | 安裝螺栓尺寸 Mounting Bolt Dimension | 重量 Weight （kg） | 圖號 Drawings No. | |||||||
| A | B | H | AB | BB | HA | HD | L | K | |||||||
| YZF-10-6 | 10 | 1.10 | 3.37 | 260 | 150 | 152 | 320 | 206 | 23 | 290 | 400 | 26 | 4*M24 | 78 | 1 |
| YZF-16-6 | 16 | 1.50 | 4.47 | 260 | 150 | 152 | 320 | 206 | 23 | 290 | 460 | 26 | 4*M24 | 93 | 1 |
| YZF-20-6 | 20 | 2.20 | 6.22 | 310 | 170 | 160 | 380 | 240 | 30 | 315 | 500 | 33 | 4*M30 | 131 | 1 |
| YZF-30-6 | 30 | 3.00 | 8.38 | 350 | 220 | 200 | 428 | 288 | 35 | 390 | 560 | 39 | 4*M36 | 210 | 2 |
| YZF-40-6 | 40 | 4.50 | 11.5 | 350 | 220 | 200 | 428 | 288 | 35 | 390 | 600 | 39 | 4*M36 | 222 | 2 |
| YZF-50-6 | 50 | 5.50 | 13.6 | 380 | 125 | 205 | 455 | 330 | 35 | 420 | 620 | 39 | 6*M36 | 280 | 3 |
| YZF-60-6 | 60 | 6.30 | 15.58 | 380 | 125 | 205 | 455 | 330 | 35 | 420 | 660 | 39 | 6*M36 | 298 | 3 |
| YZF-75-6 | 75 | 8.00 | 19.78 | 440 | 140 | 225 | 520 | 376 | 40 | 450 | 740 | 45 | 6*M42 | 365 | 3 |
| YZF-100-6 | 100 | 9.00 | 22.25 | 460 | 140 | 225 | 540 | 400 | 40 | 450 | 780 | 45 | 6*M42 | 430 | 3 |
